詳細說明

一 概述

公錐是一種專門從油管、鉆桿、套銑管、封隔器、配水器、配產器等有孔落物的內孔進行造扣打撈的工具。這種工具對于帶接箍的管狀落物，打撈成功率較高。公錐與正、反扣鉆桿及其他工具配合使用，可實現不同的打撈工藝。

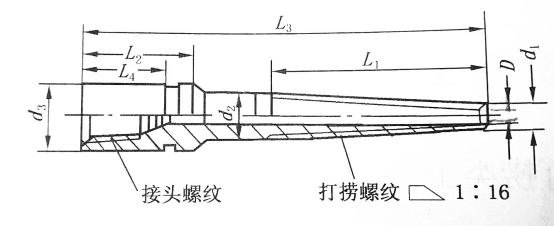

二 結構特點

公錐是長錐形整體結構，有接頭和打撈絲扣兩部分組成。按牙尖角分類有兩種不同的規范。

1) 絲扣牙尖角為55°，螺距為8扣/英寸

2) 絲扣牙尖角為89°30′,螺距為5扣/英寸。

兩種絲扣可根據所打撈落物材質的軟硬材料，第一種適合材質軟，韌性小的落物。第二種適合材質硬，韌性大的落物。

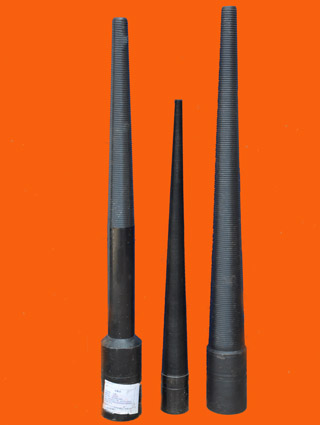

三 實物照片

四 技術參數

五、技術要求

產品須經無損探傷，不得有影響使用的裂紋、發紋、斷扣等缺陷

產品熱處理后，其機械性能應符合下列要求：

抗拉強度σb≥932MPa;

屈服強度σ0.2＝784MPa;

斷面收縮率ψ ≥40％;

伸長率δ5≥10％;

沖擊韌性AKv≥54J

接頭螺紋的尺寸和精度應符合GB9253.1的規定。

打撈螺紋表面硬度為60～65HRC;表面粗糙度Ra≤3.2pm

接頭螺紋表面必須鍍銅或者磷化處理

六 適用范圍

   當公錐進入打撈落物內孔后，如適當的鉆壓，并轉動鉆具，迫使打撈絲扣擠壓吃入落魚內壁進行造扣。當所造之扣能承受一定的拉力和扭矩時，可采取上提或倒扣的辦法將落魚全部或部分取出。

七 使用說明

   當工具下至魚頂上部1-2m時，開泵沖洗，并逐步下方工具至魚頂，觀察泵壓變化。如泵壓突然上升，指重表垂重下降，說明公錐進入魚腔，可以進行造扣打撈。如懸重逐步下降而泵壓并無變化，說明公錐插入魚腔外壁的套管環形空間，應上提鉆桿，然后轉動鉆柱，重對魚腔，直至懸重與泵壓都有明顯變化（公錐入腔）才能加壓造扣，進行打撈。打撈魚腔暢通，泵壓無明顯變化的落魚時，應增加扶正找中接頭或采用引鞋結構，以防止造扣位置錯誤，釀成事故。

八 運輸與保管注意事項

    工具使用完畢后，將工具全面清洗，進行仔細檢驗。對接頭螺紋與打撈絲扣應用鋼刷刷凈，涂黃油保養。對壓井液內含有鹽，堿等腐蝕性物質者，應用清水反復沖洗干凈再進行保養，以免銹蝕。
