概述：

在油井酸化壓裂生產過程中，超高的壓力大大縮短了套管的使用壽命或直接損壞套管，本封隔器可有效防止套管損壞，有效保護要壓裂地層以上套管，使壓力通過專用壓裂管柱直接到達要壓裂底層，并且本封隔器起下方便，可多次作封。

一、結構原理

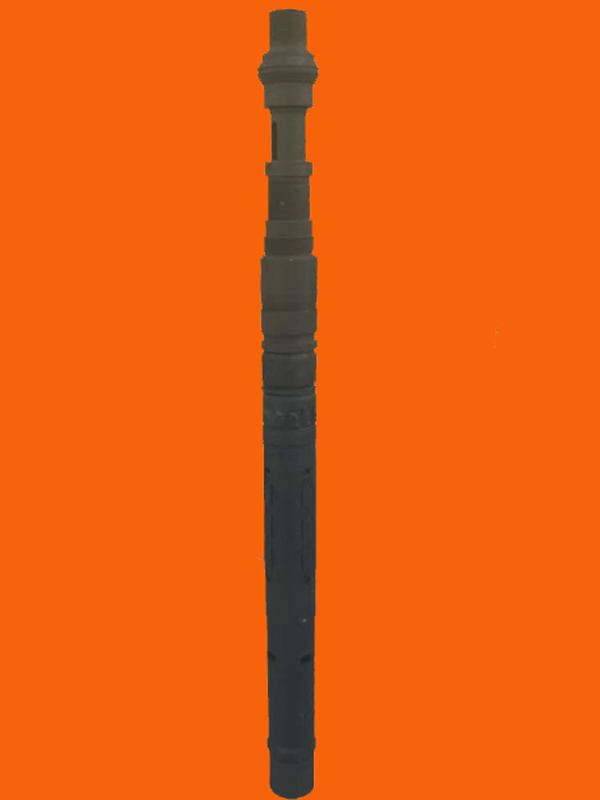

Y531系列酸化壓裂封隔器是集反洗井裝置、水力錨總成、密封總成為一體的專用酸化壓裂封隔器。反洗井裝置可以實現壓裂砂堵時及時反洗井，保證封隔器安全解封。水力錨總成與封隔器一體化設計可以簡化壓裂管柱結構，并給水力錨提供防砂卡結構保護。密封總成的結構設計可以讓膠筒平時處于自由狀態，施工時才變形封隔環空。自封皮碗外徑比套管內徑大，由于皮碗硬軟適中且耐磨性好,所以不妨礙使用。此封隔器設計耐壓差60MPa，耐井溫120-150℃，在勝利、江蘇等油田已累計實施酸化壓裂達700多口井，成功率達到95%以上。

二、封隔器使用原理

封隔器下入井中設計位置后反洗井，投鋼球打壓剪斷剪釘，推動上活塞下行，關閉反洗井通道。鋼球繼續下行推動下活塞和滑套，解除密封總成的約束。油管壓力經尾管傳遞到自封皮碗以下環空，推動自封皮碗上行關閉下反洗井通道并壓縮膠筒封隔環空，同時壓力經密封總成和水力錨總成與中心管之間的通道傳遞到錨爪底部，推出錨爪錨定管柱。內外壓力平衡,封隔器為解封狀態.上提解封,如出現砂堵時可以不動管柱立即反洗井，打開反循環閥或密封總成內部的反洗井通道，洗出壓裂砂，保證管柱安全起出井口。此封隔器不能正沖砂,正打壓封隔器坐封.

三、Y531封隔器的基本參數：

封隔器型號        JY531B-112        JY531C-112        JY531B-115        JY531C-115                JY531A-150        JY531C-150

工作壓差(MPa)        55~60         50~55

適用套管        118        121~124        154~162

最高工作溫度(℃)        120~150

封隔器通徑        φ48        φ70

外形尺寸        112×1522        115×1588        150×1728

四、注意事項：

1、施工前應通井、刮管、洗井；

2、檢查壓裂管柱是否能承受高壓；管柱連接要牢固；

3、下管柱前一定要通管，下管柱時避免臟物落入管內。
